HAVALANDIRMA SİSTEMLERİ
FANLAR
-Aksiyel Fanlar: Hava akışının giriş doğrultusu ile çıkış doğrultusu paralel ve aynı yöndedir. Basıncın düşük olduğu tesisatlarda kullanılır.

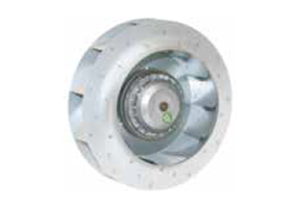

-Radyal Fanlar: Hava akışının giriş doğrultusu ile çıkış doğrultusu arasında 90°C olan fanlardır. Basıncın yüksek olduğu tesisatlarda kullanılır. Öne eğimli, Geriye eğimli ve Plug fan olarak 3 tiptir.
Öne Eğimli Fanlar (Sık kanatlı): Verimi %50-65 arasındadır. Basınç eğrisi yatık, maksimum basıncın solunda minimum yapmaktadır. (Bu arada basma yüksekliğinin artması iledebinin artması söz konusu, bu bölgede seçilen fan motorundaaşırı yükleme olabilir ve motor ısınır) Fan maksimum basıncınsağ tarafında kalan bölgede çalıştırılmalıdır. Fan devirleri gerieğimli fanlara nazaran düşüktür. Fan fiyatı daha düşüktür.
MENFEZLER
-Tek sıra kanatlı Menfezler: Havalandırma sistemlerinde emiş menfezi olarak tanımlanır. Kulağımıza tek sıralı menfez gelince aklımıza bu menfezin emiş menfezi olduğu anlaşılmalıdır. Havalandırma tesisatının Egzost (emiş) hattındaki menfezler, tek sıralı menfez den yapılır. Damperli veya dampersiz olarak imal edilmektedir.
-Çift sıra kanatlı Menfezler: Havalandırma sistemlerinde üfleme menfezi olarak tanımlanır. Kulağımıza çift sıralı menfez gelince aklımıza bu menfezin üfleme menfezi olduğu anlaşılmalıdır. Havalandırma tesisatının taze hava (üfleme) hattındaki menfezler, çift sıralı menfez den yapılır. Damperli veya dampersiz olarak imal edilmektedir.

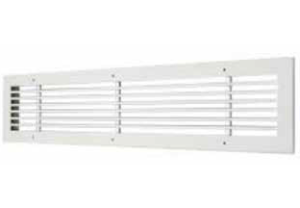

-Lineer Menfezler: Havalandırma sistemlerinde üfleme ve emici menfezi olarak tanımlanır. Fan-coil ve radyatör dolaplarının üstünde, bilgisayar odalarının yükseltilmiş döşemelerinde ve benzeri amaçlarda kullanılmaktadır.
-Kare Petek Menfez: Havalandırma sistemlerinde ve fan-coilde emiş menfezi olarak kullanılır.

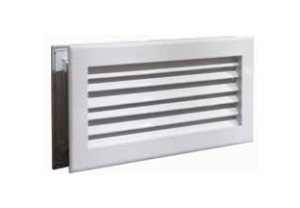

-Kapı Transfer Menfezi: Komşu mahaller arasında hava transferi menfezi olarak kullanılmaktadır.

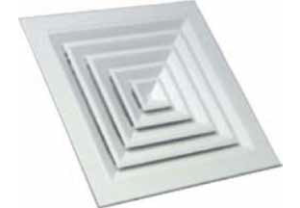

-Kare Tavan Difüzörü (Kare Anemostad): 1,2,3,4 yönlü kanatlar sayesinde hava üfleme sağlanmaktadır. Ayrıca emiş hattında da kullanılabilir.

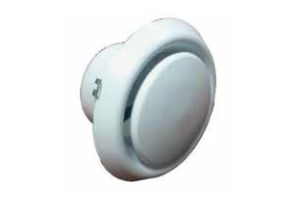

-Gemici Anemostad: Genellikle tuvalet vb. küçük mahallerin havalandırılması için kullanılmaktadır.

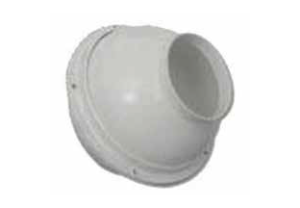

-Jet Nozul: Havalandırma sistemlerinde uzun atış mesafelerinin istendiği spor salonu vb. büyük mekanlarda kullanılmaktadır. Nozul ±30° oynatılabilmektedir.

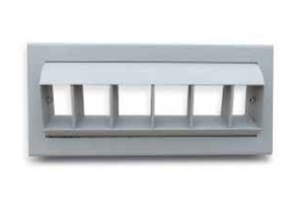

-Tambur Nozul: Uzun mesafeli hava atışları için kullanılır. Silindir gövde sayesinde hava akışı ±30° aşağı ve yukarı yönlendirilebildiği gibi silindirik gövde içine konan ayarlanabilir kanatlar vasıtası ile hava akışı sağa veya sola yönlendirilebilmektedir.

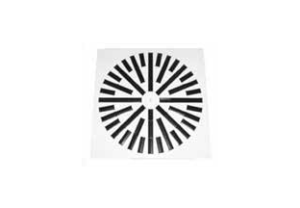

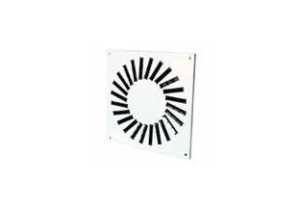

-Swirl Difüzör: Kanat karakteristikleri bakımından yatay ve düşey atışlara uygundur.Yüksekliği 2,6 – 4 metreye kadar olan ortamlar için önerilir.
FİLTRELER

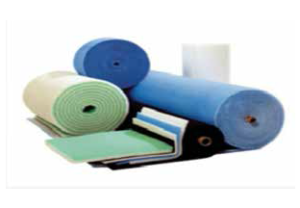

-Elyaf Filtreler: Sentetik elyaf filtreleri her türlü hava şartlarında havalandırma sistemlerinde ön filtre (kaba filtre) olarak kullanılmaktadır. %100 Polyester liflerden üretilmiştir. EN 779 standartlarında olup G1 – G2 – G3 – G4 sınıflarındadır. Elyaf filtreler yıkamaya veya hava ile temizlemeye müsait olup zaman ve paradan tasarruf etme özelliği göstermektedir.Rulo ölçüleri 2 mt*20 mt (Toplamda 40 m2) şeklinde ve kalınlık 10 -18 mm arasında değişmektedir.
-Poliüretan Filtreler: Poliüretan süngerden yapılmış filtrelerdir. Sentetik elyaf filtreler gibi havalandırma sistemlerinde ön filtre (kaba) olarak kullanılmaktadır. Bu filtreler elyafa nazaran bir çok defa yıkanabilme özelliğinden dolayı tercih edilmektedir. 1,5 mt * 2 mt (3 m2) şeklinde olup kalınlıkları 6 -10 – 20 – 30 mm şeklindedir. İstenildiği takdirde ölçüye göre kesilerek kaset filtre olarak imal edilir.

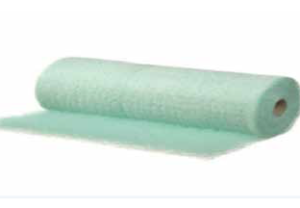

-Boyahane Zemin Filtreleri: Sürekli cam liflerden mamul homojen yapıda kuru tip hava filtreleridir. Yüzeyi toz tutma kapasitesini arttıran yapışkan bir madde ile kaplıdır. Genellikle otomotiv sektöründe boyahanelerde ve boya kabinlerinde zemin filtresi olarak kullanılır. Rulolar halinde olup 1mt*20 mt, 1,5 mt*20 mt, 2 mt*20 mt ebatlarındadır. Rulo halinde veya kesilmiş olarak satışı yapılmaktadır. Kompresör ve jeneratörlerde kullanılmaktadır.
-Kaset Filtreler: Sentetik elyaftan imal edilen galvaniz kasa içerisine oturtulmuş plise ile yüzeyi arttırılmış hava filtreleridir.Filtre malzemesi poliüretan köpük veya sentetik elyaf olarak uygulanabilmektedir. Havalandırma sistemlerinde ilk filtre kullanılmaktadır. 5μ partiküllerin %25-45 gibi bir aralığını tutabilmektedir. (Filtre Verimlilik sınıfı: G3 – G4)

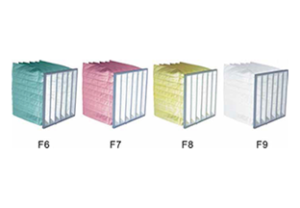

-Torba Filtreler: Mikro ince yapılı sentetik filtre malzemelerden üretilip, yüksek bir toz tutma ve hava temizleme kapasitesi gerektiren koşullarda iyi bir performans veren filtrelerdir. 2 katmanlı malzemeden meydana gelmektedir. Bu katmanlar düşük başlangıç direnci ve yüksek toz tutma kapasitesi sağlar. (Filtre Verimlilik sınıfı: F6 – F7 – F8 – F9)

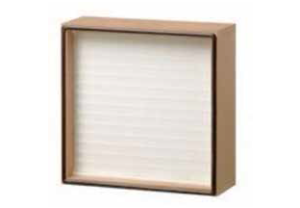

-Hepa Filtreler: Özellikle hastaneler , ilaç üretim tesisleri, laboratuarlar ,gıda fabrikaları ve temiz odalar için dizaynedilmiş, filtre kağıdı pileli olarak kıvrılmış ve bu pileler birbirinden termo plastik separatörlerle ayrılmış gövdeleri MDF ve alüminyumdan imal edilmiş filtrelerdir. (Filtre Verimlilik sınıfı: H13 -H14)

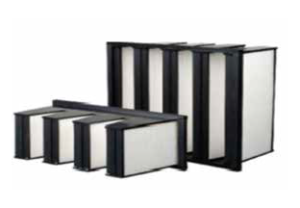

-Kompakt Filtreler: Sinai ve ticari HVAC tesislerinde kullanılmaya yönelik hafif kompakt filtreler grubundadır. EN 779 sınıflandırmasının F6-F9 aralığında temin edilen bu filtreler rijit tasarımları ve termo plastik seperatörleri olan kıvrımlı ortam paketleriyle düşük basınç düşümüne sahip olup çalışma esnasında verim artar. Değişken hava hacimli sistemlerde kullanıldıklarında ve fan durmalarına maruz kaldıklarında bile kaliteli hava sunmayı devam ederler.

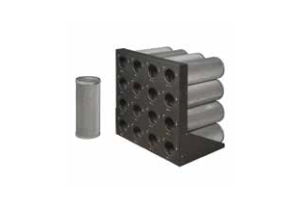

-Aktif Karbon Filtre: Açık havadaki devir daimli hava temizleme sistemlerinde, gaz haldeki orta ve düşük derişimlikirletici etkenleri ve kokuyu ortamdan uzaklaştırmak içintasarlanmıştır. Temel uygulama alanları: Mikro elektrik sanayi,ilaç sanayi, kağıt ve petro kimya sanayi, hava limanları, gıdasanayisinde. Granül parçacıklı tüpler halinde istenilen ölçüdeve iç malzemesi aktif karbon emdirilmiş elyaflı galvaniz kasetolarak imal edilmektedir. Cam elyaf kaset, kömür granül kasetve kartuş tipi olarak piyasa da bulunmaktadır.

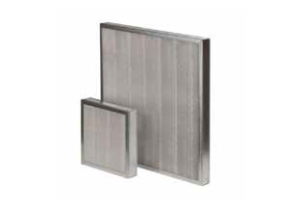

-Metal Yağ Filtresi: Davlumbaz sistemlerinde yağ partiküllerinin kanal sistemine ve fan a zarar vermemesi açısından, davlumbaz girişine veya fanın emiş tarafına monte edilir. (Filtre Verimlilik sınıfı : G2)

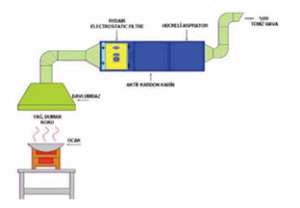

-Elekrostatik Filtreler: Her türlü kirletici, kaynak dumanı ve gazları, yağ, yağ buharı, toz ve duman, lehim dumanları, dizel dumanı, yemek dumanı ve yağı, toz ve polen, 0.01 mikron partiküller dahil diğer tüm kirleticeleri bloke eder. Sisteme harici olarak dahil edilen aktif karbon filtre veya UVC ozon filtre sayesinde koku gidermede de %99’a varan başarı elde edilmektedir. Kanal sistemlerinin yapılamayacağı mahallerde uygulanan bir sistem olup, pahalıdır.
MOTORLAR

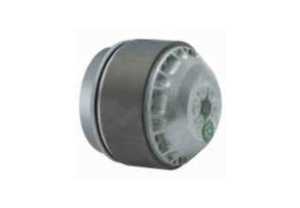

-Dıştan Rotorlu Motorlar: Bu motorlar tek fazlı olup 0,0075 -0,75 kw güçlerinde yapılırlar. Düşük hareket momentli olup buna ihtiyaç görülen yerlerde, aspiratör ve vantilatörlerde kullanılırlar.

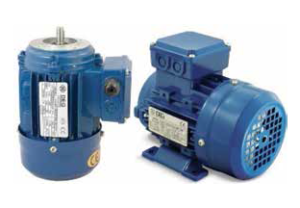

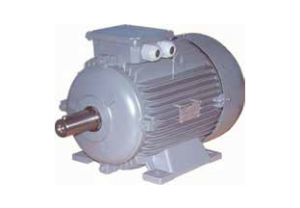

-Asenkron Motorlar: Bu motorlar 0,12 kw – 400 kw güçlerde yapılırlar. Büyük bir hareket momentine ve sabit devir karakterine sahiptirler. Pompalar, kompresörler, fanlar ve yüksek hareket momenti icab eden yerlerde çok kullanılır. Standart Motorlar, 120 dereceye 1 saat dayanımlı iken; F200 (200 dereceye dayanımlı) – F300 (300 dereceye dayanımlı)- F400 (400 dereceye dayanımlı) sınıfı motorlarda yüksek sıcaklarda çalışmaya maruz kalabilen asenkron motor sınıflarındandır. Bu motorlara aynı zamanda duman tahliye motoru olarak ta adlandırılır.
